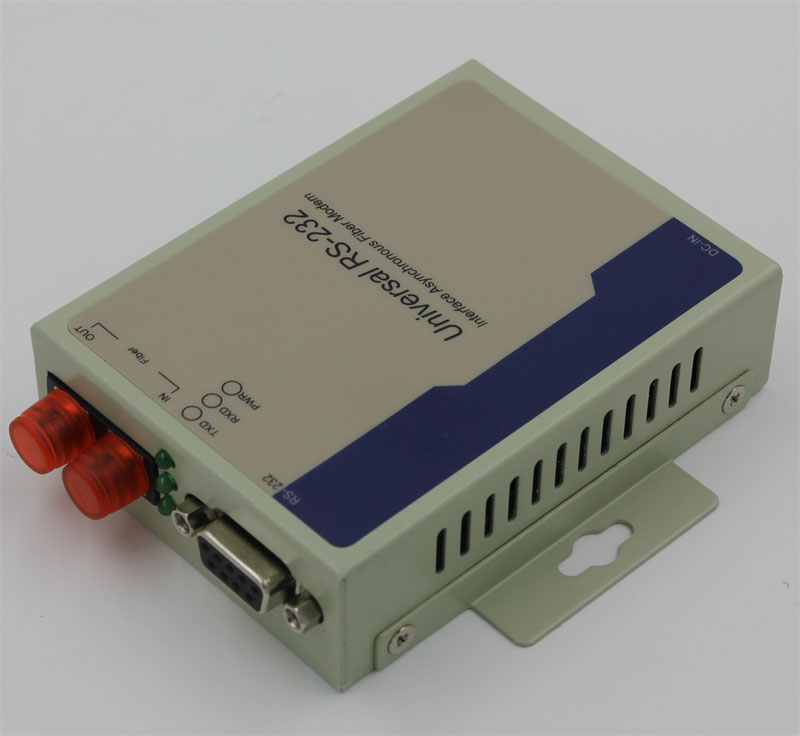

RS-232接口光纖MODEM

一、概述

       RS-232接口光纖MODEM是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。該產品采用光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅。

二、功能及特點

a)         支持RS-232接口，異步傳輸，點對點運用，速率達120Kbps

b)        支持9V-260V交/直流寬電壓輸入

c)         +/-15KV(人體模型) ESD保護，+/-8KV接觸放電

d)   單模MODEL或多模MODEL，（根據用戶定制）

e)        工作波長：1310nm（多模），1310nm（單模）

f)       自動偵測信號速率，零延時自動轉發

三、性能參數

接   口：符合EIA RS-232標準

傳輸速率：0-120Kbps

傳輸距離：RS-232口15米， 光口多模2公里，單模20公里

工作環境：-25℃到70℃

四、外觀指示

接口形式：標準的DB9母頭（RS-232端），多?？蛇xST/SC/FC接口，

單模采用FC/SC/ST接口

長×寬×高：100mm×69mm×22mm

外   殼： 鐵殼

顏   色： 電腦白

五、引腳定義

 電源接口

DCIN        ——5V正電源輸入

RS-232接口

#2    OUT       ——       RS-232輸出

#3     IN                  ——         RS-232輸入

#5     GND   ——    信號地

光纖接口

IN —— 光纖輸入

OUT—— 光纖輸出

六、指示燈說明

    Power：  電源指示

    RxD：   光纖接口接收數據指示

    TxD：   光纖接口發送數據指示
